光缆故障定位系统

Optical cable fault location

系统优势

System advantage

衰减测量：可测量光纤衰减曲线

故障检测：能检测低至0.4dB的故障点

定位准确：故障点地面定位偏差≤±5m

测试简捷：不用截断光缆，无需中断业务

操作简便：所有参数通过软件调节

远程操作：支持移动端互联操作

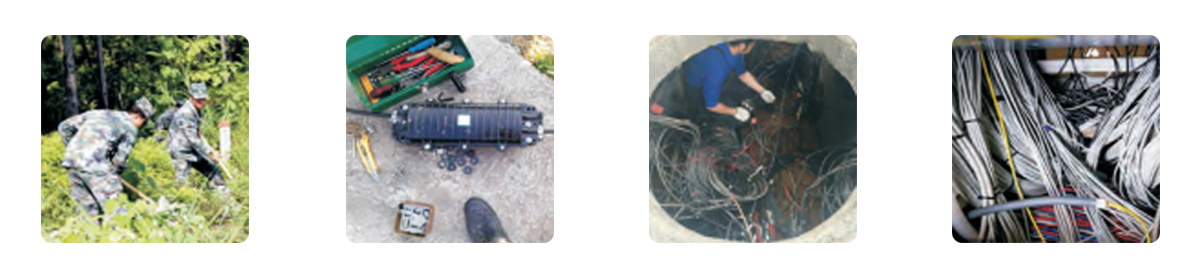

应用场景

Application scenarios

寻找路由和故障点是光缆线路维抢修过程中最耗时耗力的工作。光缆故障点查找难：传统的光时域反射仪(OTDR)只能测量故障点的光纤长度，而实际因光缆曲折、盘留等原因，很难根据光纤长度快速找到故障点地面位置。光缆路由查找难：光缆线路常因资料缺失、标识不清、地貌变化等多种原因，无法判断和查找真实路由走向，给运维工作带来极大隐患和困难。

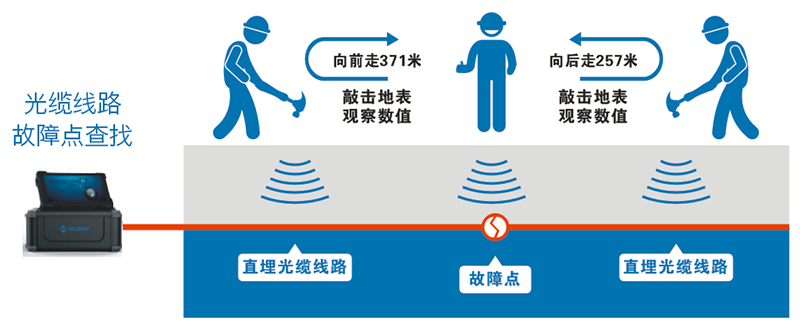

技术原理

technical principle

海隆信息光缆故障定位仪采用先进的光纤传感技术，首先基于OTDR原理，测量光缆故障点(衰减点、断点)公里数，然后在光缆沿线进行振动敲击，能准确定位光缆故障点的地面位置，并可辅助判断光缆路由走向。

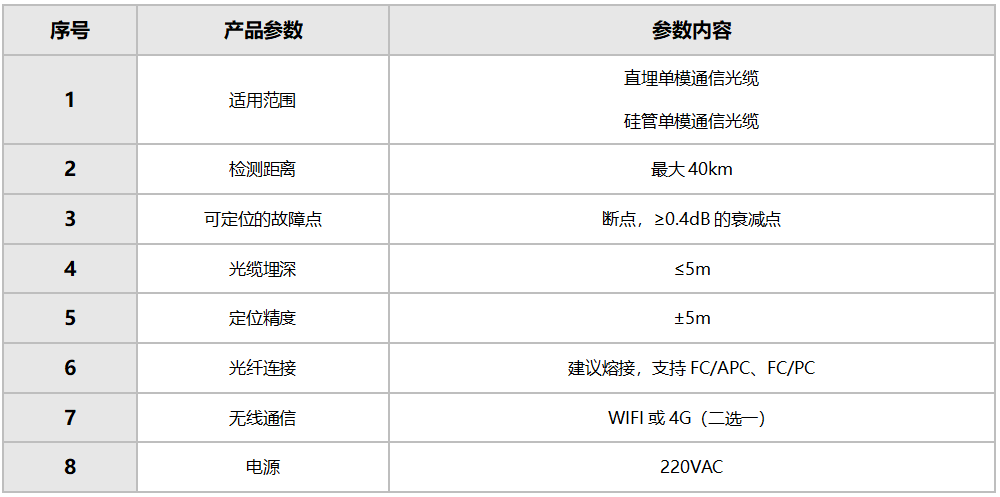

产品参数

Product parameters
